Винтовой компрессор обеспечивает стабильную подачу сжатого воздуха на производственных линиях и в мастерских. Правильно выбранная схема подключения и оптимизация системы повышают надёжность оборудования, срок службы и экономичность работы. В этой статье мы подробно разберём все этапы — от проектирования станции и выбора комплектующих до запуска, настройки и регулярного обслуживания.
Варианты схемы компоновки компрессорной станции

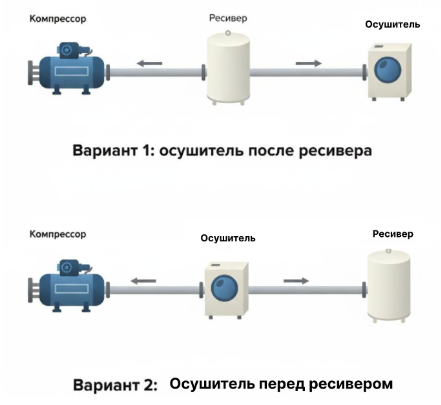

Если установка винтового компрессора в начале цепочки очевидна, то расположение осушителя может быть разным. На практике применяют две основные схемы подключения:
- компрессор – ресивер – осушитель;
- компрессор – осушитель – ресивер.
Разберём особенности каждой схемы, чтобы понять, как правильно организовать систему и обеспечить её надёжную работу.
Плюсы и минусы схемы «компрессор–ресивер–осушитель»
Это наиболее распространённая схема. Поток воздуха сначала попадает в ресивер, где осаждается часть влаги и конденсата, а затем — в осушитель с более низкой температурой.
Преимущества схемы
- Ресивер играет роль буфера, стабилизируя давление и снижая нагрузку на осушитель.
- Остывший поток повышает эффективность осушки и стабильность точки росы.
- Возможность использовать оборудование меньшей производительности, что снижает стоимость осушителя.
Недостатки схемы
- Конденсат ускоряет коррозию бака при нерегулярном сливе.
- Отсутствие запаса осушенного воздуха при пиковых нагрузках, но проблему решает установка дополнительного ресивера после осушителя.
Плюсы и минусы схемы «компрессор–осушитель–ресивер»
Эта схема подключения встречается реже, но иногда эффективнее. Здесь воздух сначала проходит через осушитель, а потом поступает в ресивер.
Преимущества схемы
- В ресивере хранится уже сухой воздух, что снижает риск коррозии.
- Запас воздуха позволяет компенсировать пиковые нагрузки без перепадов давления.
Недостатки схемы
- Требуется осушитель большей производительности, что увеличивает цену.
- Производительность осушителя должна быть выше производительности винтового компрессора на 35–40%.
Сравнение схем подключения показывает: «компрессор – ресивер – осушитель» оптимален для стандартных условий и умеренных требований к чистоте воздуха. «Компрессор – осушитель – ресивер» лучше там, где важны защита системы от коррозии и запас сухого воздуха для пиковых нагрузок. В обоих случаях важно правильно рассчитать объём ресивера и производительность осушителя и регулярно проводить обслуживание системы.
Типы осушителей и их применение
Правильный выбор осушителя — один из важных этапов подготовки системы сжатого воздуха. Именно он в большей степени отвечает за стабильность работы пневмосети, срок службы оборудования и экономическая эффективность эксплуатации.
1. Хладоосушитель — это базовое решение, которое применяют в большинстве промышленных и сервисных систем. Он поддерживает точку росы примерно на уровне +3 °C, эффективно удаляя влагу из воздушного потока.
Область применения: механосборочные цеха, мебельное производство, автосервисы, упаковочные линии.
Преимущества: доступная стоимость, простота обслуживания, стабильная работа при переменных нагрузках.
Ресурс: при грамотном обслуживании — 5–7 лет.
2. Адсорбционный осушитель выбирают в тех случаях, когда к качеству сжатого воздуха предъявляются повышенные требования. Он обеспечивает глубокую осушку с достижением точки росы до –40°C и ниже.
Область применения: фармацевтика, медицина, электроника, производства с высокими требованиями к чистоте воздуха.
Преимущества: получение сухого воздуха высокого класса чистоты, стабильные параметры даже при высокой нагрузке.
Особенности: высокая стоимость оборудования и сервиса компенсируется надёжностью и защитой оборудования.
Выбор ресивера и осушителя
Правильный подбор этих элементов влияет на стабильность давления и долговечность системы.
- Расчет объёма ресивера: оптимальный — 6–10 литров на каждый 1 л/с производительности. Если установка выдаёт 600 л/мин (10 л/с), бак должен быть 3000–6000 литров.
- Давление: ресивер подбирают с запасом в 10–15 % относительно рабочего давления компрессора.
- Осушитель: учитывают температуру, точку росы и расход.
Узнать оптимальную конфигурацию можно в таблицах производителей — Fiac, Ekomak, Atlas Copco.
Подготовительные работы и требования к помещению

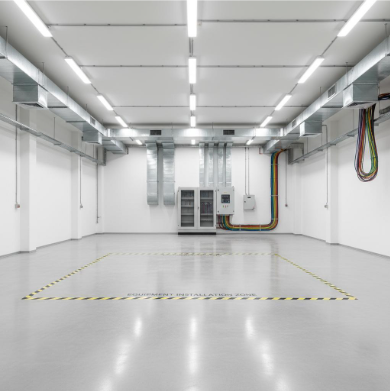

Перед тем как начинать установку винтового компрессора, важно тщательно подготовить место и создать условия для его стабильной и безопасной работы.
- Фундамент: ровный, прочный, не передающий вибрации и способный выдерживать вес оборудования. При установке крупных промышленных моделей может потребоваться отдельная бетонная плита с армированием.
- Вентиляция. Компрессор во время работы выделяет значительное количество тепла. Приточно-вытяжная система обеспечит подачу свежего воздуха и отвод нагретого, поддерживая оптимальную температуру для оборудования и персонала.
- Чистота воздуха и фильтры. Попадание пыли и загрязнений внутрь компрессора сокращает срок службы узлов. Установка входных фильтров помогает защищает как сам компрессор, так и подключённые системы.
- Доступ для ТО. Продумайте удобные проходы и свободное пространство вокруг компрессора для планового и внепланового обслуживания. Это позволяет быстрее выполнять замену фильтров, проверку масла, осмотр и диагностику оборудования, сокращая простои.
- Электросеть. Используйте отдельную линию с защитой от скачков напряжения и системой аварийного отключения. Это не только соблюдение правил безопасности, но и гарантия стабильной работы всех узлов.
Обслуживание и профилактика: график, расходники, чек-листы
Регулярное ТО — это основа долговечной и эффективной работы винтового компрессора.
- График обслуживания. Плановое ТО проводится каждые 500–2000 моточасов в зависимости от модели компрессора и условий эксплуатации. Регулярность обслуживания особенно важна для промышленных станций с круглосуточной нагрузкой.
- Замена масла и воздушных, масляных и сепараторных фильтров выполняется строго по регламенту производителя.
- Проверка ремней и натяжки. Каждые 1000 моточасов необходимо выполнять проверку целостности ремней и их натяжки. Изношенные или ослабленные ремни могут привести к снижению производительности и перегреву оборудования.
- Ежемесячный контроль утечек воздуха в пневмосети помогает избежать потерь давления, лишних расходов энергии и преждевременного износа компрессора.
- Важно вести записи в журнале о всех выполненных работах — от плановых проверок до внеплановых ремонтов. Это упрощает планирование закупки расходников, позволяет анализировать динамику работы оборудования и своевременно выявлять отклонения.
Чтобы узнать подробный регламент обслуживания именно вашей модели, обращайтесь к инструкции производителя или официальному дилеру.
Этапы монтажа винтового компрессора
- Подготовка и установка оборудования. Компрессор размещают на заранее подготовленном фундаменте. На этом этапе важно правильно выровнять корпус, чтобы избежать перекосов и повышенного износа узлов.
- Электромонтаж и подключение к электросети выполняется строго по требованиям безопасности. Подключение к отдельной линии электросети с надлежащим сечением кабеля, защитой от скачков напряжения и системой аварийного отключения гарантирует стабильную и безопасную работу компрессора.
- Монтаж пневмосети. Пневматическая сеть проектируется так, чтобы минимизировать потери давления и обеспечить равномерную подачу воздуха к потребителям. Важно предусмотреть дренажные точки для отвода конденсата, а также правильно подобрать диаметр труб для необходимого объёма подачи.
- Организация системы охлаждения — обязательного условия надёжной работы. Для небольших установок чаще применяют воздушное охлаждение, для крупных промышленных станций — водяное. В обоих случаях важно обеспечить отвод тепла и достаточную циркуляцию воздуха или воды, чтобы избежать перегрева и преждевременного износа компонентов.
Комплексный подход к монтажу — от выверенной установки до грамотного электромонтажа и подключения пневмосети — гарантирует стабильный запуск и дальнейшую безотказную работу оборудования.
Первый запуск и проверка работы
Правильный первый запуск винтового компрессора — важный этап, который определяет его дальнейшую надёжность и эффективность. Все процедуры необходимо проводить строго по инструкции производителя, уделяя внимание каждой детали.
- Холостой ход. Первый запуск всегда выполняют в режиме холостого хода. Это позволяет убедиться в правильности подключения, проверить герметичность системы, работу всех датчиков и отсутствие посторонних вибраций или шума.
- Настройка контроллера. На этом шаге вносятся корректные значения по давлению, времени работы и режимам включения, чтобы обеспечить стабильную и энергоэффективную работу системы.
- Проверка уровней и тест под нагрузкой. Перед подачей воздуха в сеть необходимо убедиться, что уровни масла и охлаждающей жидкости соответствуют нормам. После этого проводится тестовая работа под нагрузкой — это позволяет отследить стабильность давления и корректность работы пневмосети.
- Диагностика и устранение ошибок. В процессе запуска проводится полная проверка всех узлов. Если система фиксирует отклонения, нужно сразу выполнить устранение ошибок — это может быть некорректная настройка параметров, воздушные утечки или нарушения в электросети.
Такая пошаговая проверка позволяет исключить скрытые дефекты и обеспечить безопасную эксплуатацию. Правильный первый запуск снижает риск поломок, продлевает ресурс компрессора и помогает оптимизировать его работу под реальные условия производства.
Частые ошибки при подключении и способы устранения
- Обрыв фазы — одна из самых частых проблем при подключении к электросети. Она приводит к некорректной работе электродвигателя и может вызвать его перегрев или выход из строя. Решение — проверить правильность подключения и установить защиту от перекоса фаз.
- Утечки воздуха из-за некачественной герметизации соединений приводит к снижению давления и лишним расходам энергии. Проверяйте соединения под давлением и используйте специальные герметики для пневмосистем.
- Перегрев. Неправильная организация вентиляции, загрязнённые фильтры или недостаточная система охлаждения приводят к перегреву компрессора. Улучшите вентиляцию помещения, очистите фильтры и проверьте работу системы охлаждения.
- Неправильный диаметр труб. Ошибки при монтаже пневмосети приводят к значительным потерям давления и падению производительности. Подбирайте диаметр труб с учётом расхода воздуха и длины линии, используя таблицы расчётов производителей, чтобы система работала стабильно и эффективно.
- Неправильная настройка может вызвать нестабильную работу станции и аварийные остановки. Следуйте инструкциям производителя и при необходимости обращайтесь к специалистам для корректировки параметров.
Регулярная диагностика после подключения помогает выявить и устранить эти проблемы ещё на раннем этапе, продлевая срок службы оборудования и повышая его эффективность.
Правильное подключение, установка и регулярное обслуживание — основа стабильной и эффективной работы любого винтового компрессора. Следуя нашим рекомендациям, вы сможете оптимизировать энергопотребление, снизить затраты и продлить ресурс оборудования.
Для наглядности рекомендуем посмотреть обучающие видео производителей — они наглядно показывают все этапы, которые важно выполнять строго по инструкции.
