Характеристики винтовых компрессоров: что важно знать при выборе

Содержание:

Что такое винтовой компрессор и как он устроен

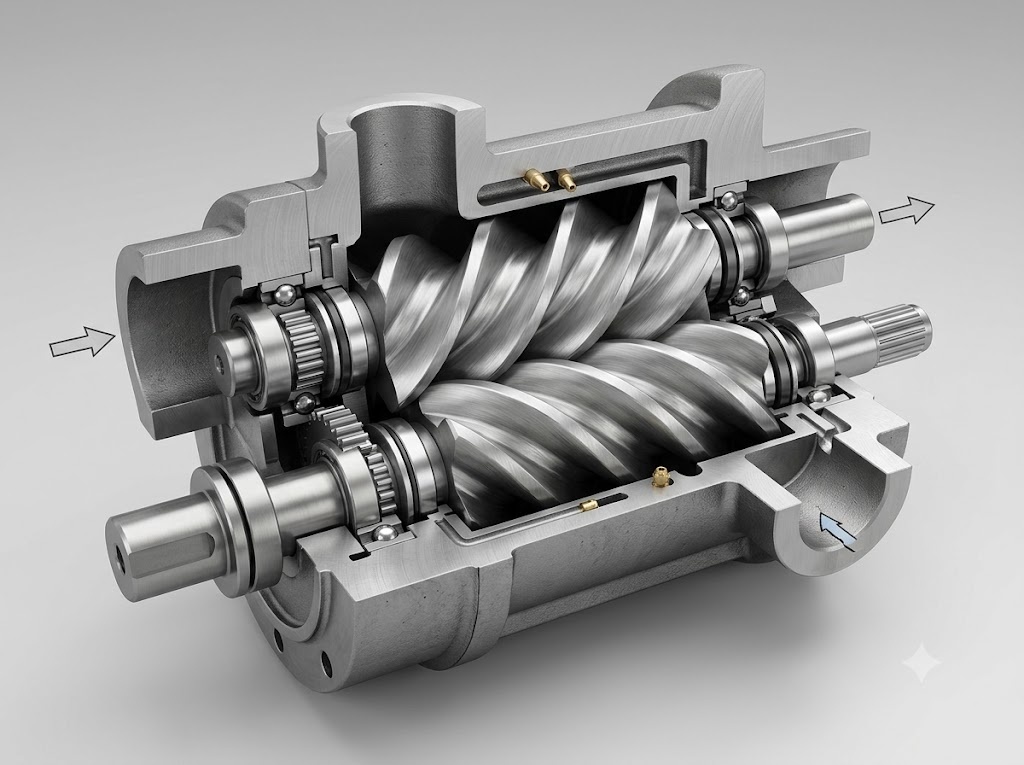

Роторная установка сжимает воздух за счёт вращения двух винтов — ведущего и ведомого. Они заключены в общий корпус, а между ними и стенками остаётся рабочая камера. Основные узлы — винтовой блок, электродвигатель с прямой или ременной передачей, система фильтрации, охладители и блок управления.

Принцип работы

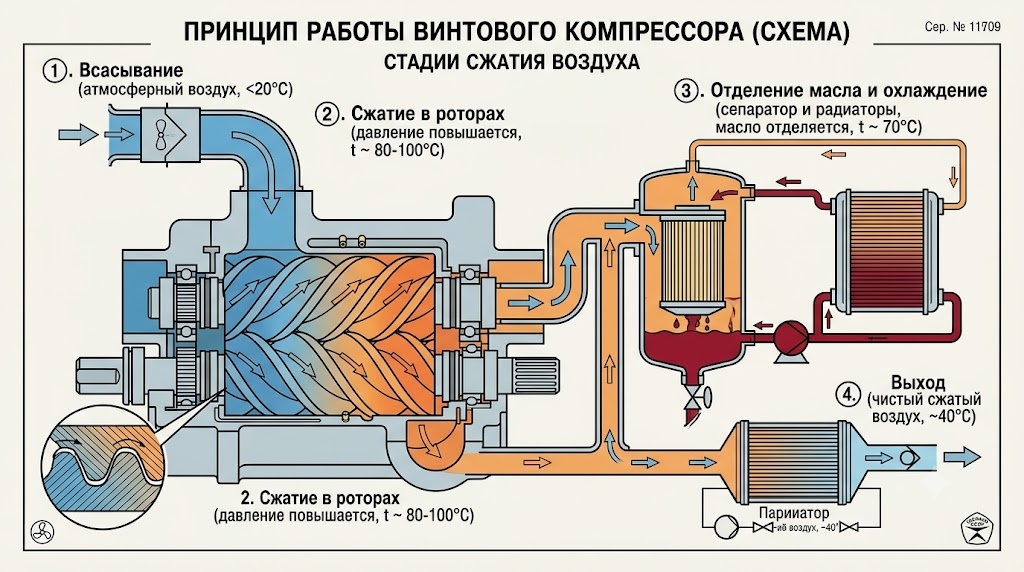

Среда засасывается внутрь корпуса и попадает в винтовой блок. При вращении роторов объём камеры уменьшается, и газ сжимается. Затем смесь охлаждается, очищается от масла и подаётся на выходной патрубок. Благодаря отсутствию клапанов поток получается ровным, без пульсаций.

Основные параметры

При подборе оборудования смотрят прежде всего на три величины — производительность, давление и мощность. Они связаны между собой, поэтому оценивать их нужно вместе, а не по отдельности.

Производительность

Это объём подачи, который машина выдаёт за единицу времени. Измеряют его в л/мин, м³/мин или м³/ч. Важно смотреть на значение по выходу, а не по всасыванию: второе всегда выше, и его нередко указывают в рекламных целях. К расчётной потребности стоит прибавить запас 30–50 %, чтобы пневмосеть работала без перебоев.

Давление

Показывает, с какой силой сжатый воздух подаётся потребителю. По пути к оборудованию оно падает на фильтрах, изгибах трубопровода и осушителе, поэтому небольшой запас нужен и здесь. Но завышать не стоит: каждый лишний бар добавляет примерно 7 % к расходу электроэнергии.

Мощность двигателя

Мощность привода измеряют в киловаттах, и она напрямую связана с производительностью. Два одинаковых по этому показателю агрегата не могут выдавать разную подачу. Разумный запас — около 30 % от расчётной потребности; больше закладывать невыгодно, ведь растёт и счёт за электроэнергию.

Что значит «бар» в компрессорах

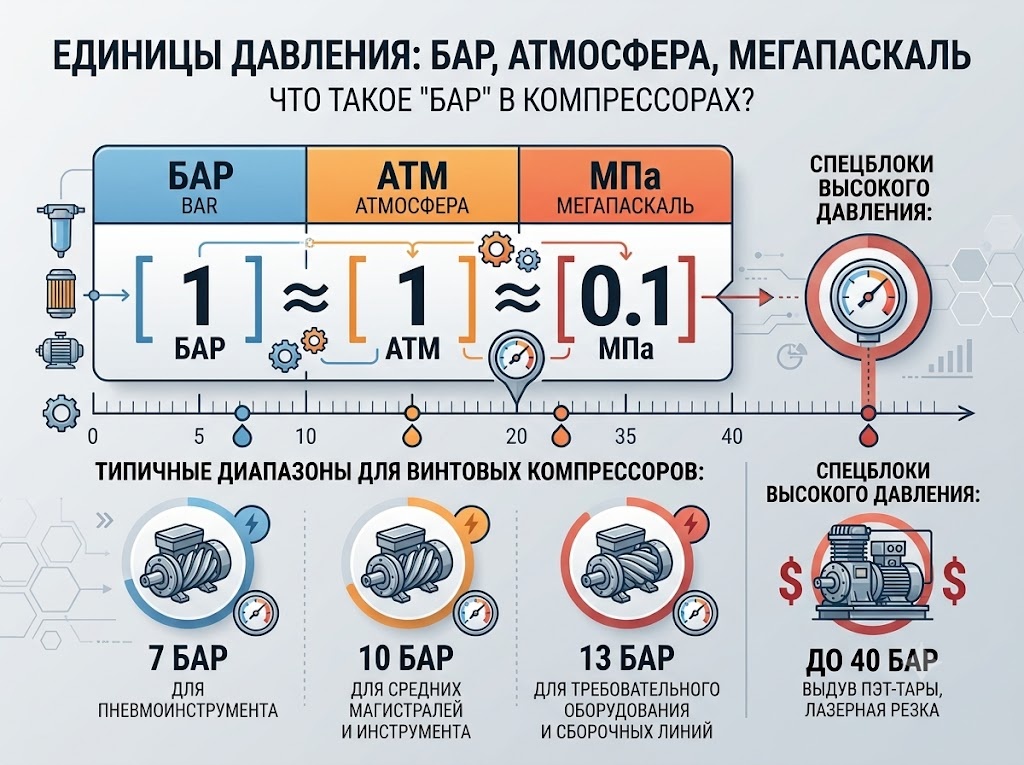

Бар — это единица давления. Один бар примерно равен одной атмосфере и составляет 0,1 МПа. В каталогах чаще всего встречаются модели на 7, 8, 10 и 13 бар — этого хватает для большинства производственных задач. Роторные машины редко выходят за диапазон 7–15 бар; отдельные блоки высокого давления доходят до 40 бар и нужны для специфических процессов вроде выдува ПЭТ-тары или лазерной резки. Ориентироваться стоит на самый требовательный инструмент на участке и прибавлять к нему 2–3 бара на потери в сети.

Дополнительные параметры выбора

Помимо трёх основных величин, на удобство эксплуатации влияют и другие характеристики: объём ресивера, наличие встроенного осушителя и фильтров, габариты, уровень шума и заявленный моторесурс. Ресивер сглаживает пиковые нагрузки и сокращает число пусков, а осушитель убирает конденсат, который иначе портит пневмоинструмент.

Тип блока

Различают маслозаполненные, сухого сжатия и водозаполненные машины. В первых масло смазывает и охлаждает пару винтов, вторые работают без смазки, третьи дают на выходе чистую среду — их выбирают в пищевой и фармацевтической отраслях, где примеси недопустимы.

Охлаждение

Стандартный агрегат имеет воздушное охлаждение и рассчитан на отапливаемое проветриваемое помещение. Если отвести тепло штатными средствами не получается, берут модель с водяным охлаждением, а для холодных цехов — с зимним пакетом, который позволяет запускаться при отрицательных температурах.

Привод и частотный преобразователь

Передача бывает прямой и ременной; на больших мощностях (как правило, от 75 кВт) чаще выбирают прямой привод. Если нагрузка в течение смены заметно меняется, преобразователь частоты сгладит её и снизит счёт за электричество, а заодно продлит ресурс за счёт плавных пусков.

Винтовой или поршневой

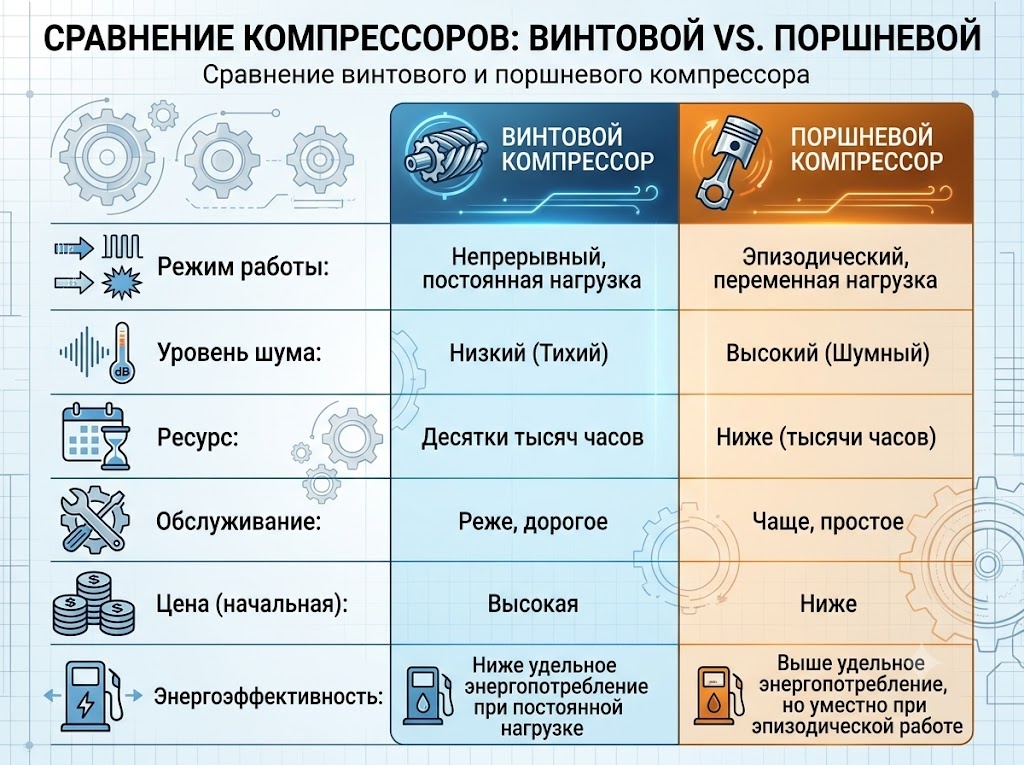

Роторные машины тише, служат дольше и экономичнее в непрерывном режиме — их ресурс исчисляется десятками тысяч часов. Часто встречающееся сравнение «КПД 95 % против 60 %» стоит понимать осторожно: это не термодинамический коэффициент, а обобщённая оценка энергоэффективности. Корректнее сравнивать модели по удельному энергопотреблению — расходу электроэнергии на кубометр сжатого газа. При постоянной нагрузке роторный вариант обычно выгоднее, тогда как поршневой дешевле, спокойнее переносит запылённость и уместен там, где воздух нужен эпизодически.

Как соотнести характеристики с задачей

Подбор начинается не с модели, а с задачи. Сначала определяют, какое давление требует самый требовательный инструмент на участке, и прибавляют 2–3 бара на потери в магистрали. Затем считают суммарную подачу для одновременно работающих потребителей и закладывают запас 30–50 %. Только после этого имеет смысл сравнивать характеристики моделей в каталоге. Для покрасочного или столярного цеха, к примеру, обычно хватает установки на 8–10 бар с производительностью, покрывающей пиковую нагрузку смены.

Понимание базовых параметров избавляет от двух крайностей — переплаты за избыточную мощность и покупки слабого агрегата, который не тянет нагрузку. Если сначала определить задачи, а затем требуемые давление и подачу, выбор по каталогу становится делом техники.

Краткий чек-лист для подбора (для наглядности):

Шаг 1: Определите максимальное давление самого требовательного пневмоинструмента.
Шаг 2: Прибавьте 2–3 бара на потери в магистрали (фильтры, углы, осушитель).
Шаг 3: Рассчитайте суммарный расход воздуха всех одновременно работающих точек.
Шаг 4: Заложите запас по производительности 30–50 %.
Шаг 5: Учитывайте условия эксплуатации (температура, запылённость, влажность).
Шаг 6: Сравнивайте модели по удельному энергопотреблению (кВт на м³/мин).
